您的位置: 首頁 > 位置/位移傳感器 > Baumer O300.RP-NV1T.72N 反射板式傳感器
Baumer O300.RP-NV1T.72N 反射板式傳感器
詳情說明

      堡盟 Baumer O300.RP-NV1T.72N 微型反射板式傳感器|鏡反射式傳感器，貨號： 11110447。


      一、O300.RP-NV1T.72N 反射板式傳感器的特點

         ? 類型：鏡反射式傳感器；

         ? 實際感應范圍：5 m；

         ? 光源：脈沖PinPoint LED；

         ? 輸出電路：NPN 互補；

         ? 靈敏度調節：qTeach；

         ? 連接方式：M8接頭，4針；

         ? 工作溫度：-25 … 60 °C；

         ? 防護等級：IP 67。

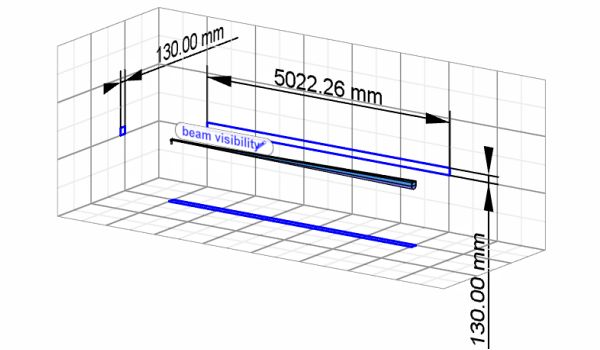

O300.RP-NV1T.72N 傳感器的3D模型圖

3D模型圖

      二、O300.RP-NV1T.72N 反射板式傳感器的技術規格

（1）基本參數
類型反射板式傳感器
光源脈沖PinPoint LED
實際感應范圍 Sb5 m
額定感應范圍 Sn6 m
偏振濾光鏡是
指示燈黃色LED
上電指示燈綠色LED
靈敏度調節qTeach
波長630 nm
交互影響抑制是
光軸校準< 2°


（2）電氣參數
響應時間 / 釋放時間< 0,49 ms
電源電壓范圍 +Vs10 … 30 VDC
最大電流消耗（無負載）35 mA
典型電流消耗25 mA
壓降 Vd<3 VDC
輸出功能亮通/暗通
輸出電路NPN互補
輸出電流100 mA
短路保護是
反極性保護是


（3）機械參數
寬度 / 直徑12,9 mm
高度 / 長度32,3 mm
深度23 mm
類型矩形
外殼材質塑料（ASA、PMMA）
前端光學元件PMMA
連接方式M8 接頭，4針
工作溫度-25 … +60 °C
防護等級IP 67

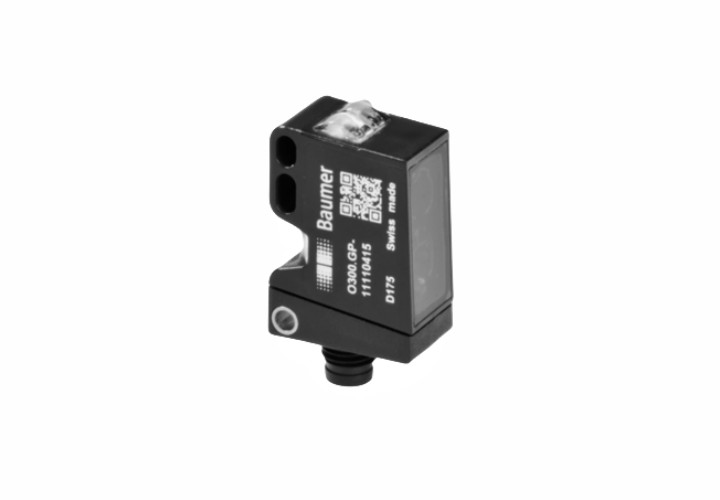

Baumer O300.RP-NV1T.72N 反射板式傳感器

      三、O300.RP-NV1T.72N 反射板式傳感器的相關圖紙

圖紙

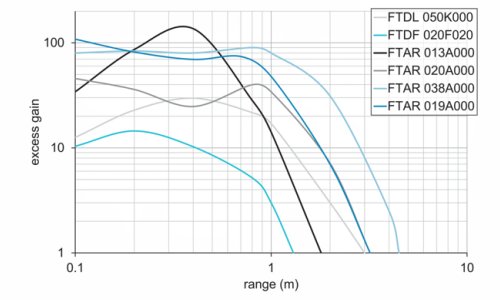

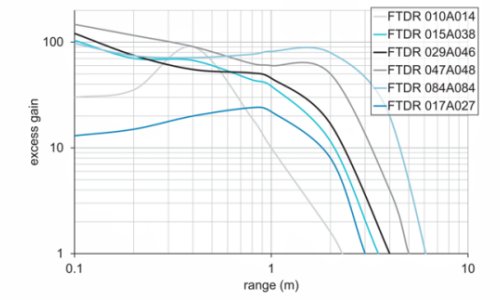

超額增益曲線（1）超額增益曲線（2）
O300.RP-NV1T.72N 傳感器的超額增益曲線圖（1）O300.RP-NV1T.72N 傳感器的超額增益曲線圖（2）

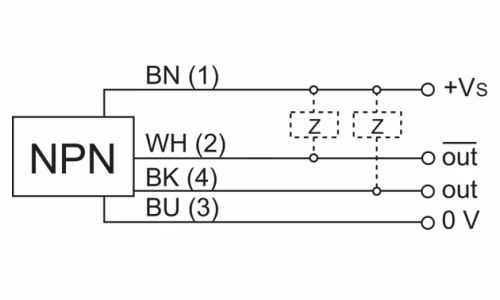

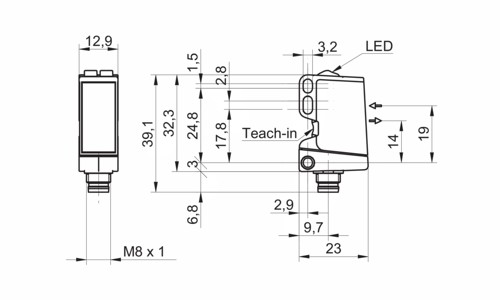

尺寸圖接線圖
O300.RP-NV1T.72N 傳感器的尺寸圖O300.RP-NV1T.72N 傳感器的接線圖

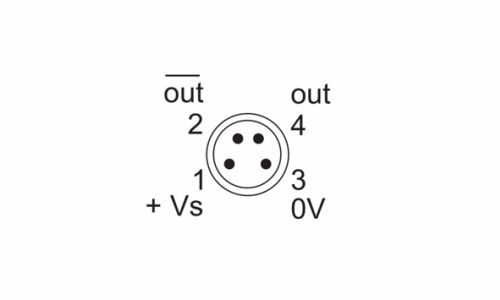

針角定義

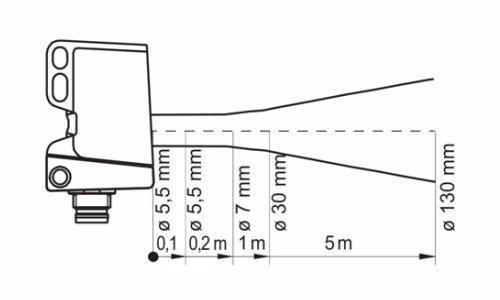

典型光束特性
O300.RP-NV1T.72N 傳感器的針腳定義圖O300.RP-NV1T.72N 傳感器的典型光束特性
