您的位置: 首頁 > 無線傳感器及數據采集 > HBK G-Link-200-R 無線加速度傳感器
HBK G-Link-200-R 無線加速度傳感器
詳情說明

      美國 Parker LORD （現為 HBK）MicroStrain G-Link-200-R 專門設計用于監控游樂設施和過山車的動態特性。 該無線傳感器符合 ASTM F2137-18 標準。 G-Link-200-R 具有板載三軸加速度計報告高分辨率波形數據，噪聲和漂移極低。


      Lord Sensing 無線傳感器網絡可實現來自可擴展傳感器網絡的同步高速傳感和數據聚合。 我們的無線傳感系統非常適合測試和測量、遠程監控、系統性能分析和嵌入式應用。


      用戶可以使用 SensorConnect 軟件輕松對節點進行編程，以實現連續或事件觸發采樣。 可選的基于網絡的 SensorCloud 界面可優化來自遠程網絡的傳感器數據的數據聚合、分析、呈現和警報。


      一、G-Link-200-R 無線三軸加速度傳感器的特點

（1）、高性能傳感（2）、堅固耐用且防風雨（3）、可靠的數據收集（4）、針對多種應用進行配置

? 符合 ASTM F2137-18 標準

? ±20 g 三軸測量范圍

? 所有軸上的噪聲極低：80 μg/√Hz

? 板載溫度傳感器

? 適用于 CFC10、CFC21 或 CFC60 的可配置低通濾波器

? IP-67 防風雨外殼

? -40 至 +85°C 工作溫度

? 不銹鋼底座

? 螺栓或磁性安裝座

? 使用 LXRS 或 LXRS+ 協議的無損、同步且可擴展的網絡

? 使用 SensorConnect (PC)、SensorCloud (web) 或 MSCL（API 庫）遠程配置節點并查看傳感器數據

? 128-1024 Hz 采樣

? 實時傳輸數據和/或保存到板載內存


      二、G-Link-200-R 無線三軸加速度傳感器的應用領域

      ? 加速度和振動監測；

      ? 標準化游樂設施特性測試（SARC 測試）；

      ? 影響和事件監控；

      ? 基于狀態的維護 (CBM)。


      三、G-Link-200-R 無線三軸加速度傳感器的用例

（1）、測試與測量（2）、影響和事件監測

? 端到端數據采集系統減少了測試時間和成本。

? 使用 SensorConnect 遠程配置節點網絡并實時收集數據。

? 網絡中的所有節點都使用 Lord 專有的無線網絡協議來傳輸同步且無損的數據。

? 使用 SensorConnect 的實時 FFT 進行實時頻譜測量。

? 事件驅動采樣允許僅報告圍繞預定義事件的感興趣的數據。

? 用戶可配置的事件前和事件后持續時間允許您查看導致事件發生的數據，以及數據如何恢復到正常條件。


      四、G-Link-200-R 無線三軸加速度傳感器的技術規格

（1）模擬輸入通道

8 g版本40 g版本
測量范圍：±2 g，±4 g或±8 g±10g，±20g或±40g(軟件可選)
噪聲密度：25 μg/√ Hz80μg/Hz
0 g偏移量：±25mg（±2g）±50mg（±10g）
0 g偏移溫度補償：

±0.1 mg/°C (typical),

±0.15 mg/°C (maximum)

±0.5 mg /°C(typical),

±0.75 mg /°C (maximum)

集成傳感器：三軸MEMS加速度計，3個通道
加速度計帶寬：DC至1 kHz
分辨率：20位
比例因子誤差：<1％滿量程
交叉軸靈敏度：1%
靈敏度變化（溫度）：±0.01%/°C
抗混疊濾波器：1.5 kHz（-6 dB衰減）
低通數字濾波器：26至800 Hz - 可配置
高通數字濾波器：低至2.5 Hz - 可配置


（2）集成溫度通道
測量范圍：- 40°C至85°C精度：±0.1°C（全范圍）


（3）采樣
采樣模式：連續，周期性爆發，事件觸發輸出選項：加速度，傾斜度：速度（IPSrms）
采樣率：1至4096Hz采樣率穩定性：±5 ppm
網絡容量：每個RF通道最多128個節點節點同步：±50 μsec
數據存儲容量：16 M字節（最多8,000,000個數據點）


（4）電氣規格
無線通信范圍：室外/視距：2公里（理想）*，800米（典型值）**室內/障礙物：50米（典型值）**
射頻（RF）收發器載波：免許可證2.405至2.480 GHz，16通道射頻發射功率：可在0 dBm至20 dBm范圍內調節
供電電壓：3 x 3.6 V，?AA電池(推薦Saft LS 14250)電池輸入范圍：0.8 V至5.5 V.
工作溫度：-40°C至+ 85°C機械沖擊限制：1000g/ 1.5毫秒


（5）物理規格
外形尺寸：46.6 mm x 43 mm x 44 mm安裝：? - 28 UNF - 2B 4.8 mm [.19 in] DP。
重量：帶3節電池的節點：122克防護等級：IP67
外殼材料：300系列不銹鋼帶聚碳酸酯蓋


（6）相關圖紙

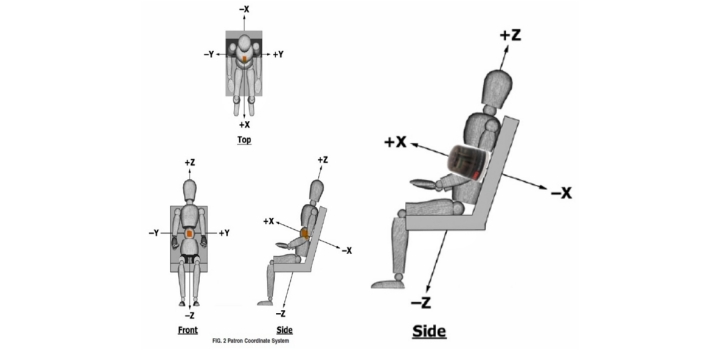

原理圖示意圖

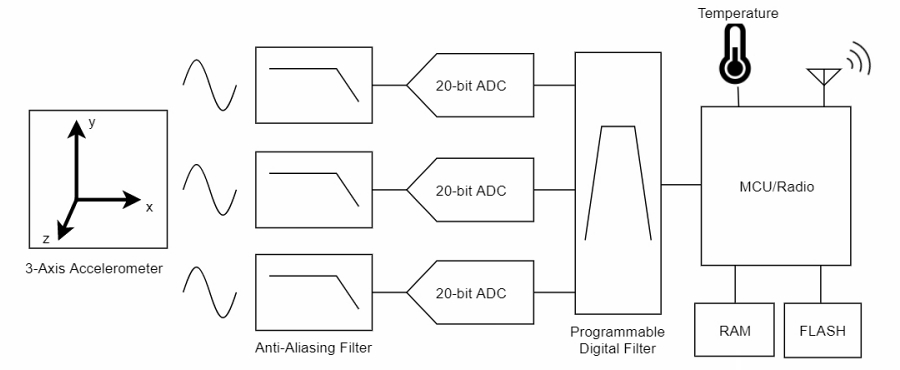

G-Link-200-R 傳感器運行原理圖G-Link-200-R 示意圖

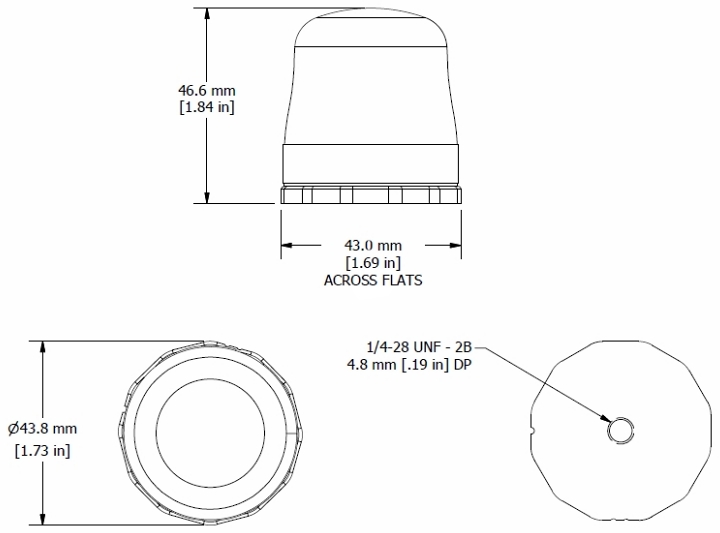

尺寸圖
專門設計用于監控游樂設施和過山車的動態特性
G-Link-200-R 傳感器尺寸圖G-Link-200-R 專門設計用于監控游樂設施和過山車的動態特性
