HBK 3DM-RQ1-45 GPS/INS 戰術級 GPS 導航傳感器
詳情說明

      美國 HBK（原Lord） MicroStrain 3DM-RQ1-45 GPS/INS 戰術級 GPS 導航傳感器（航空航天套件），是一款緊湊、堅固的航空航天戰術級導航和 IMU 解決方案，具有集成 GPS 和磁力計、高抗噪性和卓越性能。3DM-RQ1-45 GPS/INS 利用了一些最新的 MEM 傳感器技術，結合了 Lord 的第四代精密校準和溫度補償功能，并將其與定制的卡爾曼濾波器相結合，提供的功能可與成本高出許多倍的設備相媲美。


      一、3DM-RQ1-45 GPS/INS GPS 導航傳感器的產品亮點

         ? 高性能集成  GPS  接收器和  MEMS  傳感器技術可在小型封裝中提供直接衛星和慣性測量以及計算位置、速度和姿態輸出。

         ? 三軸加速度計、陀螺儀、磁力計、溫度傳感器以及壓力高度計實現了測量質量的最佳組合。

         ? 雙板載處理器運行復雜的擴展卡爾曼濾波器  (EKF)  可實現出色的  PVA  估計。

         ? 堅固耐用的外殼設計符合  DO?160G  標準，可在惡劣環境中部署。


      二、3DM-RQ1-45 GPS/INS GPS 導航傳感器的特點和優點

（1）同類最佳的性能（2）傳感器（3）操作（4）封裝

? 完全校準、溫度補償和數學上與正交坐標系對齊以獲得高精度輸出。

? 偏差跟蹤、誤差估計、閾值標記以及自適應噪聲、磁場和重力場建模允許對每個應用中的條件進行微調。

? 緊湊、薄型且重量輕。

? 通過全面且完全向后兼容的通信協議輕松集成。

? 50路GPS接收器；

? 高性能加速度計：

         ? 50 μg/√Hz（+-5g 選項）；

? 超穩定陀螺儀：

         ? 5 dph 運行偏差（-40 至 +85°C）；

         ? 非線性 ±0.02% fs；

         ? ARW 0.2°/√小時。

? 姿態重復精度0.1°。

? 采樣率可調高達 500Hz。

? 可獨立配置的 IMU、GPS、EKF 輸出。

? 前向兼容的 MIP 協議優化帶寬。

? 用于配置、控制、顯示和記錄的SensorConnect軟件。

? 碘化鋁；

? DO-160G環保等級；

? 精密對準功能；

? 高度緊湊且薄型：

         ? 88.3毫米×76.2毫米×22.0毫米；

         ? 205克，

? RS422（9600 bps 至 460,800 bps）；

? –40 至 +85 °C 工作溫度范圍（-50 °C 可選）；

? MTBF 180,000 小時（Telcordia 方法 I，AC/30C）。


      三、3DM-RQ1-45 GPS/INS GPS 導航傳感器的應用領域

（1）天線指向和平臺穩定（2）機器人導航（3）無人機導航

? 穩定、低噪聲、低延遲和線性 MEMS 陀螺儀和加速度計可實現準確、穩定的姿態跟蹤。

? 雙板載處理器和自適應卡爾曼濾波器算法將主機系統從復雜的計算中解放出來。

? 嚴苛的航空航天應用所需的 DO-160G 環境等級。

? 在高振動和沖擊環境下具有極其可靠的性能。

? 完全校準和溫度補償可確保在波動較大的環境中保持穩定的性能。

? 低噪聲、低漂移 MEMS 陀螺儀和加速計可在惡劣地形下提供準確且穩定的 PVA（位置、速度、姿態）輸出。

? 自適應卡爾曼濾波器算法提供卓越的動態性能。

? 卓越的 IMU 性能和 EKF 強大的異常抑制能力有助于在 GNSS 中斷或拒絕環境下進行導航。

? 完全校準和溫度補償?shù)?IMU 在苛刻的環境中提供穩定的性能。

? 低噪聲、低漂移 MEMS 陀螺儀和加速計可在急轉彎、強風等情況下提供準確且穩定的 PVA（位置、速度、姿態）輸出。

? 卓越的 IMU 性能和 EKF 強大的異常抑制能力有助于在 GNSS 中斷或拒絕環境下進行導航。

? 完全校準和溫度補償保證了室外工作溫度范圍內的穩定性能，即使在波動較大的情況下也是如此。


      四、3DM-RQ1-45 GPS/INS GPS 導航傳感器的技術規格

（1）常規規格
集成傳感器：三軸加速度計、三軸陀螺儀、三軸磁力計*、溫度傳感器和 GPS 接收器
數據輸出：慣性測量單元（IMU）輸出：加速度、角速率、磁場*、環境壓力、deltaTheta、deltaVelocity
計算輸出

擴展卡爾曼濾波器（EKF）：LLH 位置、NED 速度、姿態估計（歐拉角、四元數、方向矩陣）、偏差補償角速率、壓力高度、無重力線性加速度、陀螺儀和加速度計偏差、比例因子和不確定性、重力和磁模型等。
全球定位系統輸出（GPS）：LLH 位置、ECEF 位置和速度、NED 速度、UTC 時間、GPS 時間、SV。 提供GPS協議接入方式。


（2）慣性測量單元 (IMU) 傳感器輸出

加速度計陀螺儀 磁力計*
測量范圍：±5 g

300°/sec (標準)

±75, ±150, ±900 °/sec (選項)

±2.5 Gauss
非線性：±0.03 % fs  ±0.03 % fs ±0.4% fs
分辨率：<0.04 mg <0.0025°/sec--
偏壓不穩定性：±0.02 mg5°/hr--
初始偏置誤差：±0.001 g ±0.05°/sec ±0.003 Gauss
比例系數穩定性：±0.05 %±0.05 %±0.1%
噪聲密度：50 μg/√Hz0.002°/sec/√Hz100 μGauss/√Hz
對準誤差：±0.05° ±0.05°±0.05°
可調帶寬：250 Hz (max)160 Hz (max)--
振動引起的噪聲：--0.06°/s RMS/g RMS--
振動校正誤差（VRE）：0.025%0.001°/s/g2RMS--
IMU濾波：4級濾波：模擬帶寬濾波器到數字Sigma Delta寬帶抗混疊濾波器（用戶可調）、低通濾波器； 以 1 kHz 計算的圓錐和劃槳積分
采樣率：10 kHz10 kHz50 Hz
IMU數據輸出率：1 Hz to 500 Hz


（3）計算輸出
位置精度：±2.5 m RMS 水平，±5 m RMS 垂直
速度精度：±0.1 m/s RMS (typ)姿態航向范圍：各軸360°
姿態精度：±0.1° RMS 橫滾和俯仰，±0.5° RMS 航向（典型）
姿態分辨率：< 0.01°姿態重復精度：0.1°（typ）
計算更新率：500 Hz計算數據輸出速率：1 Hz to 500 Hz


（4）全球定位系統 (GPS) 輸出
接收器類型：50 通道 u-Blox 6 引擎 GPS，L1 頻率
C/A 代碼 SBAS：WAAS、EGNOS、MSAS
GPS數據輸出速率：1 Hz to 4 Hz測速精度：0.1 m/sec
首次修復時間：冷啟動：36秒，靈敏度：跟蹤：-159 dBm，
輔助啟動：36秒，冷啟動：-147 dBm
熱啟動：<1秒熱啟動：-156 dBm
航向精度：0.5°加速度極限：≤4g
水平位置精度：GPS：2.5m CEP時間脈沖信號精度：30 nsec RMS
SBAS：2.0m CEP< 60 nsec 99%
海拔限制：無限制速度限制：500 m/sec (972 節)


（5）工作參數
通訊：RS422 (9600 bps 至 460,800 bps，默認 115,200)
電源：+ 10 至 + 28 V DC工作溫度：

-40°C to +80°C

（提供-55°C至+80°C低溫型號*）

能量消耗：標準型號：2.5 W（典型值）
低溫型號：0°C 至 +80°C 時為 2.5 W（典型值），-55°C 至 0°C 時連續功率高達 6 W，偶爾為 25 W（用于內部加熱器）
振動限制：6g RMS，10Hz 至 2kHz機械沖擊極限：750 g（半正弦波，2 毫秒供電，任何軸）**
MTBF：180,000小時（Telcordia方法I，AC/30C）


（6）物理規格
尺寸：88.3mm x 76.2mm x 22.2mm重量：205克
環境等級：DO-160G外殼材質：鋁


（7）集成
連接器：數據/電源輸出：7 針圓形 Glenair 系列 801軟件：MIP? 監視器、MIP? 硬鐵和軟鐵校準、兼容Windows XP/Vista/7/8
GPS天線：SMA型
兼容性：跨 3DM-GX3、GX4、RQ1、GQ1 和 GX5 產品系列的協議兼容性
(SDK) 軟件開發包：MIP? 數據通信協議，提供示例代碼（獨立于操作系統和平臺）

* 磁力計不適用于 3DM-RQ1? 低溫選件

** 長時間暴露在 >2 倍滿量程范圍內可能會導致永久性損壞。 詳情請參閱手冊


相關圖紙

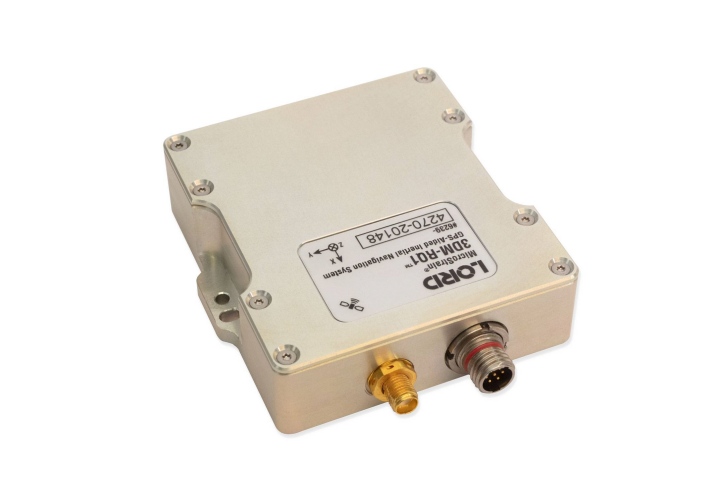

3DM-RQ1-45 傳感器3DM-RQ1-45 GPS/INS 戰術級 GPS 導航傳感器

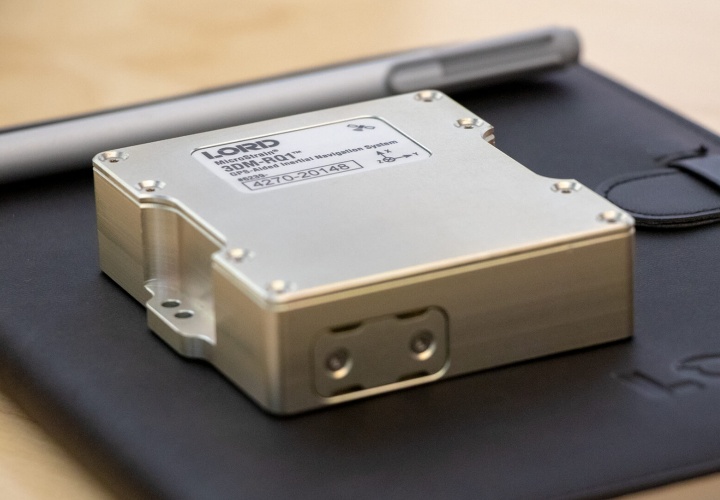

產品圖3DM-RQ1-45

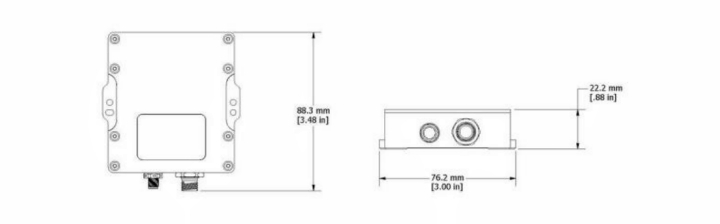

3DM-RQ1-45 傳感器的尺寸圖
尺寸圖
