您的位置: 首頁 > 無線傳感器及數據采集 > HBK SG-LINK-200 三通道無線應變/模擬傳感器
HBK SG-LINK-200 三通道無線應變/模擬傳感器
詳情說明

      美國 Lord（現 HBK）MicroStrain SG-LINK-200 堅固型無線應變/模擬傳感器節點是一款 3 通道無線傳感器，具有堅固、防風雨的外殼。SG-LINK-200 包括板載 PGA、濾波和高分辨率 ADC，用于精確測量各種傳感器類型，包括應變計、稱重傳感器、壓力傳感器和加速度計。


      HBK 無線傳感器網絡部署速度快，并提供可靠、無損的數據吞吐量。事實證明，這些網絡可以在要求可靠的數據采集至關重要的行業中發揮作用。配有可更換電池。


      一、SG-LINK-200 無線應變/模擬傳感器的產品亮點

（1）?性能傳感（2）堅固耐用且防風雨（3）可靠的數據收集（4）可針對多種應用進行配置

? 3 個差分輸入通道；

? 板載溫度傳感器；

? 噪聲低至 1 μV pp；

? 應變計的板載分流器校準；

? 可提供工廠安裝的橋梁竣工。

? IP?68  防風雨外殼；

? AMPSEAL  連接器；

? ?40  至  +85°C  工作溫度；

? 帶壓縮限制器的  M8  安裝。

? 使用無損、同步和可擴展的網絡LXRS  和  LXRS+  協議；

? 遠程配置節點并查看傳感器數據SensorConnect  (PC)、SensorCloud  (Web)  或  MSCL（API  庫）。

? 報告原始數據和/或?qū)С鰠?shù)（平均值、RMS、pk?pk）；

? ?達 1024 Hz 采樣；

? 連續、周期性或事件觸發操作；

? 實時傳輸數據和/或保存到板載內存。


      二、SG-LINK-200 無線應變/模擬傳感器的特點

（1）傳感器輸入（2）操作（3）封裝

? 3 個差分輸入通道；

? 溫度感應器；

? 1.5 或 2.5 V 傳感器電源輸出；

? 可調增益（1 至 128）；

? 可調過濾；

? 高分辨率24位數據；

? 噪聲低至 1 μV pp；

? 與 120、350 和 1kOhm 惠斯通電橋傳感電路兼容；

? 可用工廠橋完成（1/4、1/2 或全橋）；

? 使用板載分流電阻進行遠程應變校準。

? 高達 1 kHz 的連續采樣率；

? 連續、周期性突發或事件觸發操作；

? 輸出波形數據和/或?qū)С鰠?shù)（平均值、RMS、峰峰值）；

? LXRS 協議允許無損數據收集、可擴展的網絡規模和 ±50 μs 的節點同步；

? 數據記錄多達 800 萬個數據點；

? 無線范圍可達 1 公里；

? 用于低功耗運行的占空比傳感器激勵，非常適合電池供電的應用。

? 防風雨 IP-68；

? 使用 2 x M8 螺釘或 3M VHB 4941 安裝；

? 不銹鋼壓縮限制器；

? 配合連接器 - AMPSEAL 14 針連接器與 TE776273-1 配合；

? –40 至 +85 °C 工作溫度范圍；

? 使用 D 電池供電或輸入 4 至 36 VDC。


      三、SG-LINK-200 無線應變/模擬傳感器的應用領域

（1）設備狀態監測（2）測試與測量（3）影響和事件監測

? 通過堅固的外殼和長電池壽命實現非公路機器監控。

? 派生通道（平均值、峰峰值、RMS）簡化了長期趨勢監控。

? 無線功能減少了裝備機器的時間和成本。

? 來自SensorCloud的文本和電子郵件警報 。

? 端到端數據采集系統減少了測試時間和成本。

? 使用 SensorConnect 遠程配置節點網絡并實時收集數據。

? 網絡中的所有節點都使用 Lord 專有的無線網絡協議來傳輸同步且無損的數據。

? 使用 SensorConnect 的實時 FFT 進行實時頻譜測量。

? 事件驅動采樣允許僅報告圍繞預定義事件的感興趣的數據。

? 用戶可配置的事件前和事件后持續時間允許您查看導致事件發生的數據，以及數據如何恢復到正常條件。


      四、SG-LINK-200 無線應變/模擬傳感器的技術規格

（1）模擬輸入通道
傳感器輸入通道：3 個差分傳感器激勵輸出：可配置 1.5 或 2.5 V (100 mA)
測量范圍：0 至激勵電壓（1.5 或 2.5 V）可調增益：1 至 128
ADC 分辨率：24 位噪聲（增益 = 128）：1 μVp-p 至 20 μVp-p（取決于濾波器選擇）
噪聲（增益 = 1）：15 至 250 μVp-p（取決于濾波器選擇）溫度穩定性：0.172 μV/°C（典型值）
數字濾波器**：可配置 SINC4 低通濾波器，用于降低噪聲應變校準：板載分流電阻器，用于推導線性應變校準系數
分流校準電阻器：499k 歐姆（± 0.1%）


（2）集成溫度通道
測量范圍：- 40°C 至 85°C精度：±0.25°C


（3）采樣
采樣模式：連續、周期性突發、事件觸發采樣率穩定性：±5 ppm
輸出選項：模擬 校準工程單位、adc 計數和衍生通道（平均值、有效值和峰峰值）
采樣率：

1 S/hr to 1024 SPS（1 - 2 個通道）

1 S/hr to 512 SPS（3 個通道）

網絡容量：每個射頻通道最多 128 個節點（帶寬計算器）
節點同步：±50 μsec數據存儲容量:16 MB（多達 8,000,000 個數據點）


（4）操作參數
無線范圍：機載天線：1 千米（理想），400 米（典型值）

室內/障礙物： 50 米（典型值）

無線電頻率 (RF)： 免許可證  2.405 to 2.480 GHz（16 個頻道）
射頻發射功率:用戶可設置 0 dBm 至 20 dBm（受地區限制）
電源輸入范圍：電池：3.6 V 鋰 D 型電池、1.5 V 堿性 D 型電池****

外部輸入電源：4.0 - 36 VDC

工作溫度：-40°C to +85°C機械沖擊極限：1000g/1.5ms
靜電放電：4 kV


（5）物理規格
傳感器接口: AMPSEAL 14 針連接器，帶 1.3 毫米觸點安裝方式: 2 x M8
防護等級: IP68, 3.0m for 30 mins重量: 326 克（含電池），235 克（不含電池）
尺寸:3.536 英寸 x 5 英寸 x 2.02 英寸（89.8 x 127 x 51.3 毫米）
外殼材料:PBT 底座、聚碳酸酯蓋子、不銹鋼壓縮限制器


（6）集成
兼容網關：所有 WSDA 網關

軟件：與 SensorCloud、SensorConnect、Windows 7、8 和 10 兼容
符合法規：FCC（美國）、IC（加拿大）、CE、RoHS（歐盟）、MIC（日本）
* 當采樣率低于 1024 Hz 時，傳感器激勵可進行占空比循環，以節省電能。

** 使用更快的濾波設置可延長電池壽命。

*** 有限的溫度范圍和發射功率（10 dBm）。


相關圖紙

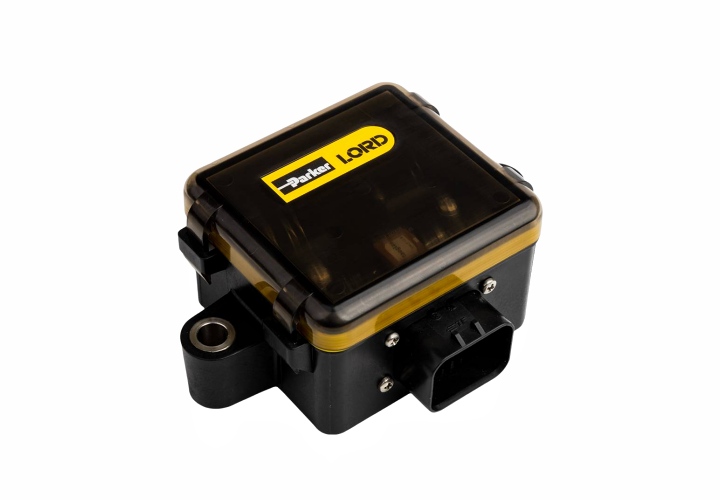

HBK SG-LINK-200 三通道無線應變/模擬傳感器SG-LINK-200 傳感器應用于工程機械車輛監測

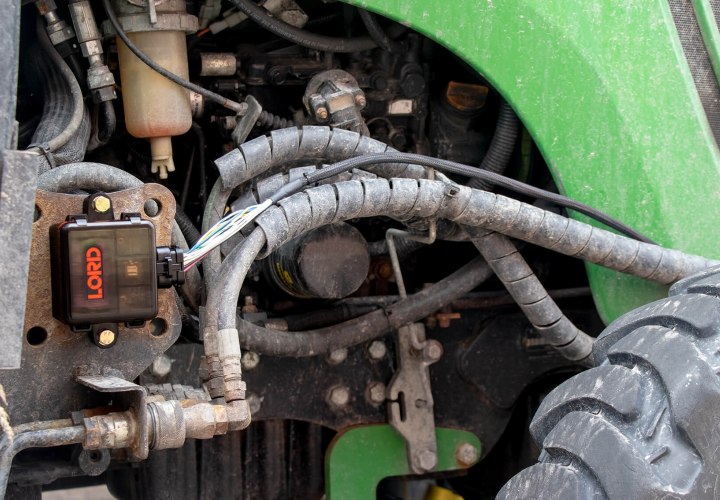

SG-LINK-200 傳感器應用

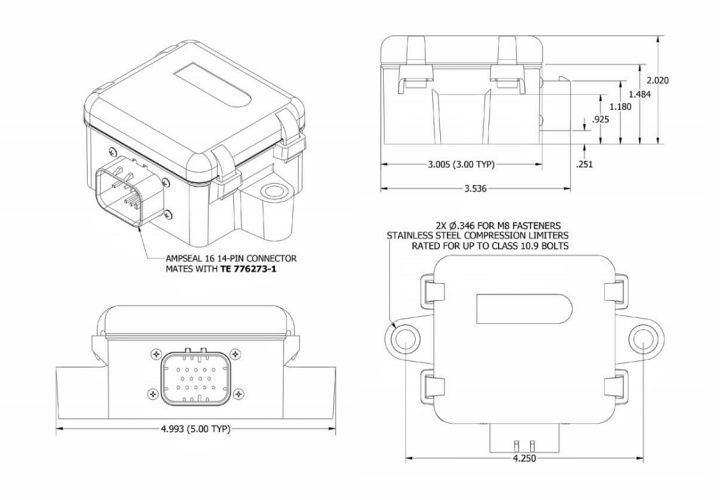

SG-LINK-200 傳感器的尺寸圖
尺寸圖
