您的位置: 首頁 > 位置/位移傳感器 > Baumer UNDK 09U6914/D1 超聲波測距傳感器
Baumer UNDK 09U6914/D1 超聲波測距傳感器
詳情說明

      堡盟 Baumer UNDK 09U6914/D1 微型方頭超聲波測距傳感器/最小物體/開口，貨號： 11007901。


      一、UNDK 09U6914/D1 超聲波測距傳感器的特點

         ? 感應范圍：3 … 150 mm；

         ? 輸出電路：電壓輸出；

         ? 調節：自學習；

         ? 連接方式：電纜 PUR 4 x 0,08, 2 m；

         ? 工作溫度：0 … +60 °C；

         ? 防護等級：IP 67。

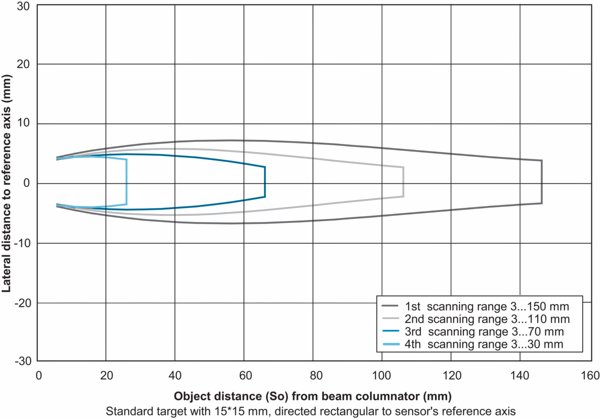

UNDK 09U6914/D1 傳感器的典型聲錐縱面

典型聲錐縱面

      二、UNDK 09U6914/D1 超聲波測距傳感器的技術規格

（1）基本參數
感應范圍 Sd3 … 150 mm
感應范圍近端限值 Sdc3 … 150 mm
感應范圍遠端限值 Sde3 … 150 mm
重復精度0,5 mm
分辨率< 0,3 mm
響應時間 ton< 35 ms
釋放時間 toff< 35 ms
溫漂> 50 mm < 2 % of distance to target Sde
聲波頻率380 kHz
調節自學習
對準器目標物指示燈閃爍
指示燈黃色LED / 紅色LED


（2）電氣參數
電源電壓范圍 +Vs15 … 30 VDC
最大電流消耗（無負載）35 mA
輸出電路電壓輸出
輸出信號0…10 V / 10…0 V
輸出電流15 mA
殘余紋波< 10 % Vs
短路保護是
反極性保護是


（3）機械參數
類型矩形
外殼材質PA 12
束波套材質POM
寬度 / 直徑8,6 mm
高度 / 長度48,8 mm
深度57,7 mm
連接方式PUR電纜，4 x 0.08，2 m


（4）環境條件
工作溫度0 … +60 °C
防護等級IP 67

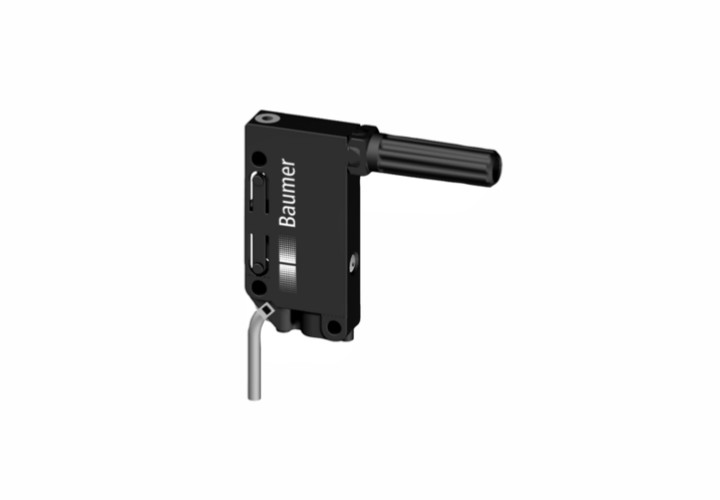

Baumer UNDK 09U6914/D1 超聲波測距傳感器

      三、UNDK 09U6914/D1 超聲波測距傳感器的相關圖紙

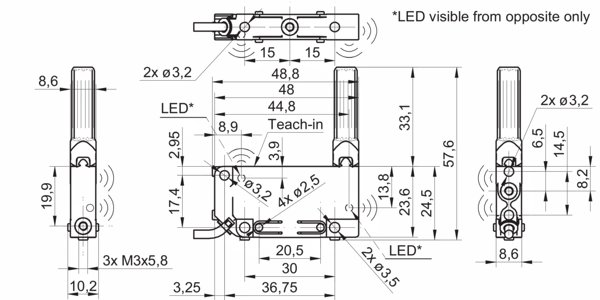

UNDK 09U6914/D1 傳感器的尺寸圖

尺寸圖

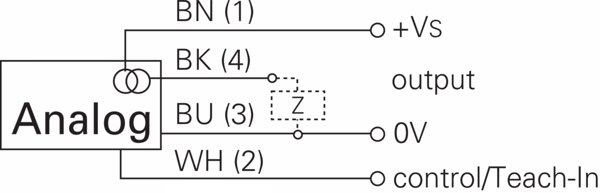

UNDK 09U6914/D1 傳感器的電路圖

電路圖
