您的位置: 首頁 > 光學測量儀器 > Gigahertz-Optik ISD-0.8-SiLP 積分球檢測器
Gigahertz-Optik ISD-0.8-SiLP 積分球檢測器
詳情說明

      一、ISD-0.8-SiLP 積分球檢測器的特點

      德國 Gigahertz-Optik ISD-0.8-SiLP（ISD-0.8-SiLP-1）激光功率（W）上升時間短的積分球檢測頭/探測器。

         ? 球體直徑 8 毫米；

         ? 2 毫米端口直徑；

         ? ODM98涂層；

         ? 400 nm - 1100 nm 響應度；

         ? 可選 SMA 適配器。

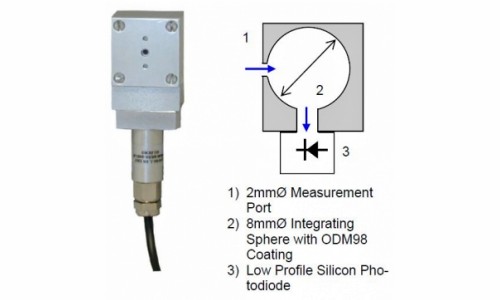

ISD-0.8-SiLP 傳感器設計示意圖

傳感器設計示意圖

      二、ISD-0.8-SiLP 積分球檢測器介紹

      1、快速上升時間 積分球檢測器

      ISD-0.8P-SiLP 積分球檢測器采用直徑 8 mm 的 ODM 涂層積分球。小直徑積分球通過低衰減確保高光通量，并通過光信號的短傳播時間 （光速除以球直徑和球系數的乘積）確保快速光通量。


      2、快速上升時間光電二極管

      與晶體型硅光電二極管相比，薄型硅光電二極管（與型號 PD-1106 相同）可在較長波長下提供快速上升時間。


      3、測量端口或光纖適配器

      UFC-11/SMA 光纖連接器適配器可安裝到 ISD-0.8P-SiLP 積分球檢測器的測量端口。


      4、可追溯的校準

      以 W 為單位的光譜輻射功率靈敏度校準是在 Gigahertz-Optik 的光輻射量校準實驗室進行的。

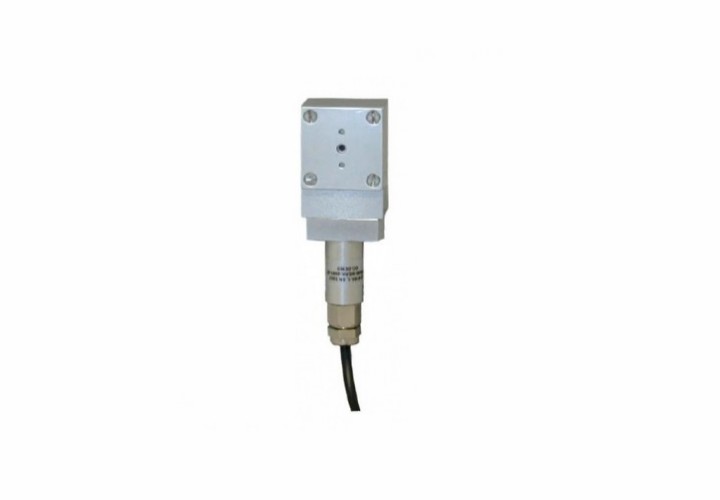

Gigahertz-Optik ISD-0.8-SiLP 積分球檢測器

      三、ISD-0.8-SiLP 積分球檢測器的技術規格

（1）規格參數
光譜響應度：(400 - 1100) nm 輻射度典型響應度：

33 mA/W @ 633 nm；

46 mA/W @ 900 nm。

最大輻射功率（CW）：可能受到最大限制。工作溫度最大信號電流：1 mA
輸入光學器件：2 mm ?球體直徑：8 mm
涂層：合成ODM98安裝：M6螺紋孔
傳感器：PD-1106溫度范圍：(5-40)℃
連接器：同軸電纜 2 m 長，帶 BNC (-1)、校準數據 (-2) 或 ITT (-4) 連接器。

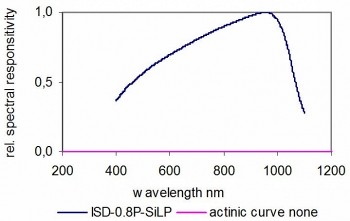

典型光譜響應度：ISD-0.8-SiLP 積分球檢測器的典型光譜響應度


（2）測量范圍
傳感器min (0.1 pA NEI)最大（200μA）最大（1mA）單位
ISD-0.8-SiLP @ 633 nm3.0E-126.0E-033.0E-02W
ISD-0.8-SiLP @ 900 nm2.2E-124.43E-032.2E-02W


      四、可與 ISD-0.8-SiLP 積分球檢測器配置的儀器設備

         ? TR-9600：高速、短上升時間數據記錄儀光學計（瞬態記錄儀電流放大器）。

         ? P-9202-4：快速響應時間跨阻信號放大器。

         ? P-9710：用于測量 CW、單脈沖和調制輻射的高端驗光儀。


      五、更多與 ISD-0.8-SiLP 積分球檢測器類似的產品

         ? ISD-1.6-Si：用于檢測激光功率（W）的積分球檢測器。

         ? ISD-1.6-SP-Vxx：用于對脈沖激光二極管和 LED 進行快速、時間分辨 (ns) 輻射功率測量的探測器。
