您的位置: 首頁 > 位置/位移傳感器 > Baumer OM70-L0070.HH0048.VI 高性能激光測距傳感器
Baumer OM70-L0070.HH0048.VI 高性能激光測距傳感器
詳情說明

      堡盟 Baumer OM70-L0070.HH0048.VI 是一款高性能激光測距傳感器，貨號： 11200058。


      一、OM70-L0070.HH0048.VI 激光測距傳感器的特點

         ? 帶實時監控功能的觸摸顯示屏；

         ? 開關點輸出可配置；

         ? 觸發模式及精度可選。


      二、OM70-L0070.HH0048.VI 激光測距傳感器的技術規格

（1）基本參數
類型：距離測量版本：OM70線激光
測量距離 Sd：30 … 70 mm測量范圍 Mr：40 mm
最佳測量位置：48 mm調節：觸摸屏，RS485
上電指示燈：綠色LED輸出指示燈：黃色LED / 紅色LED
分辨率：0,7 … 1 μm重復精度：0,1 … 0,3 μm
線性誤差：± 0,06 % MR光束類型：線激光
溫漂：< 0.01% Sde/K數字量輸出遲滯：可調節


（2）光源
光源：脈沖紅色激光二極管波長：660 nm
激光等級：1


（3）電氣參數
Response delay：0,8 ms測量頻率：2500 Hz
電源電壓范圍 +Vs：15 … 28 VDC最大電流消耗（無負載）：75 mA
輸出電路：模擬量和RS485輸出信號：4…20 mA / 0…10 VDC
輸出電流：100 mA開關量輸出：推挽式
短路保護：是反極性保護：是，Vs到GND


（4）通信接口
接口：RS485波特率：115200，可調


（5）機械參數
寬度 / 直徑：26 mm高度 / 長度：74 mm
深度：55 mm類型：矩形，正視型
外殼材質：

鋁

前端光學元件：

玻璃

連接方式：M12 接頭，8針重量：130 g


（6）環境條件
抗環境光干擾能力：< 28 kLux防護等級：IP 67
工作溫度：-10 … +50 °C正弦振動：IEC 60068-2-6:2008
半正弦振動：IEC 60068-2-27:20091 mm p-p (10 - 55 Hz)，單軸5分鐘
30 g / 11 ms，單軸單方向6次沖擊單軸30分鐘 (55 Hz)


      三、OM70-L0070.HH0048.VI 傳感器的相關圖紙

產品圖紙

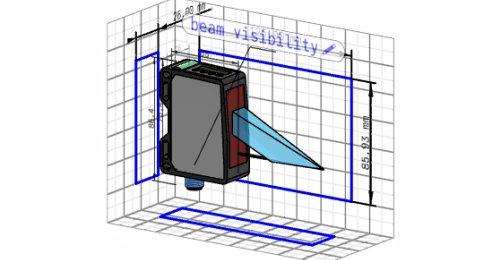

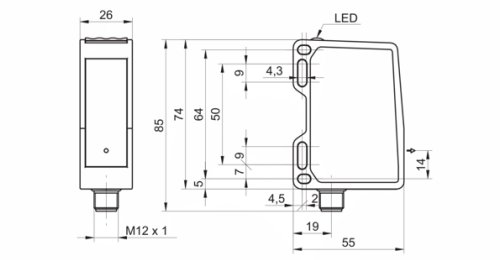

OM70-L0070.HH0048.VI 的3D模型圖OM70-L0070.HH0048.VI 的產品尺寸圖
3D模型尺寸圖

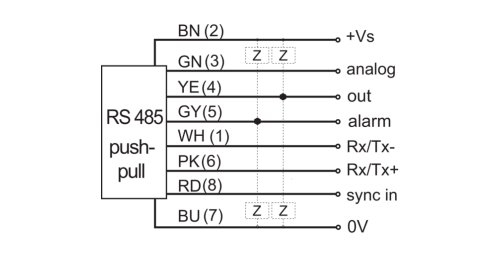

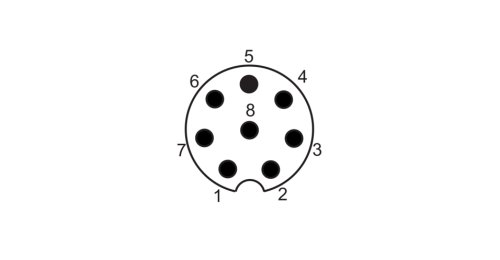

OM70-L0070.HH0048.VI 的電氣接線圖OM70-L0070.HH0048.VI 的針角定義圖
接線圖針角定義

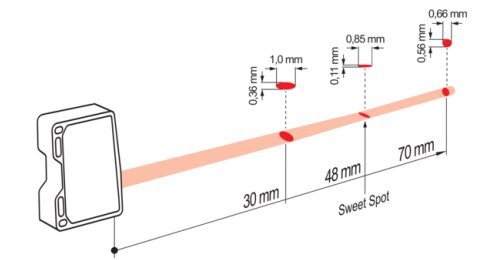

OM70-L0070.HH0048.VI 的典型光束特性圖OM70-L0070.HH0048.VI 的激光警告圖
典型光束特性激光警告


      四、更多與 OM70-L0070.HH0065.VI 傳感器類似的產品

      以下為測量范圍在 30 … 70 mm 最近距離處精度最高的光電測距傳感器：

         ? OM70-L0070.HH0048.EK

         ? OM70-L0070.HH0048.VI

         ? OM70-L0070.HH0065.EK

         ? OM70-L0070.HH0065.VI
