您的位置: 首頁 > 無線傳感器及數據采集 > HBK V-LINK-200 8 通道無線應變/模擬傳感器節點
HBK V-LINK-200 8 通道無線應變/模擬傳感器節點
詳情說明

      美國 Lord（現 HBK）MicroStrain V-LINK-200 無線應變/模擬傳感器節點，是一款高度通用的無線傳感器，具有 8 個模擬輸入通道。它包括板載 PGA、濾波和高分辨率 ADC，用于精確測量各種傳感器類型，包括應變計、稱重傳感器和壓力傳感器。


      Lord 無線傳感器網絡部署速度快，并提供可靠、無損的數據吞吐量。事實證明，這些網絡可以在要求可靠的數據采集至關重要的行業中發揮作用。配有可更換電池。


      一、V-LINK-200 無線應變/模擬傳感器的產品亮點

（1）?性能傳感（2）可靠的數據收集（3）可針對多種應用進行配置

? 4個差分輸入通道  (+/?156mV)；

? 4個單端輸入通道  (+/?10.24V)；

? 板載溫度傳感器；

? 可配置增益和抗混疊濾波器；

? 低噪聲；

? 應變計的板載分流器校準；

? 板載橋偏移平衡；

? 可提供工廠安裝的橋梁竣工。

? 使用無損、同步和可擴展的網絡LXRS 或LXRS+協議；

? 使用遠程配置節點并查看傳感器數據；

? SensorConnect  (PC)、SensorCloud (Web) 或 MSCL（API庫）；

? 報告mV 或校準工程單位；

? 連續、周期性或事件觸發操作；

? 實時傳輸數據和/或保存到板載內存；

? ?達 4KHz 的連續采樣；

? ?達 8KHz 的周期性數據記錄或事件觸發數據記錄采樣。


      二、V-LINK-200 無線應變/模擬傳感器的特點

（1）傳感器輸入（2）操作（3）封裝

? 四個 ±156 mV 差分輸入通道；

? 四個 ±10.24 V 單端輸入通道；

? 4.096 V 傳感器電源輸出；

? 差分輸入的可調增益（16 至 2048）；

? 用于差分輸入的可調抗混疊濾波器；

? 高分辨率18位數據；

? 與 120、350 和 1kOhm 惠斯通電橋傳感電路兼容；

? 差分通道上可用的工廠橋接完成；

? 使用板載分流電阻進行遠程應變校準；

? 板載溫度傳感器（±0.3°C）。

? 高達 4 kHz 的連續采樣率；

? 連續、周期性突發或事件觸發操作；

? LXRS 協議允許無損數據收集、可擴展的網絡規模和 ±50 μs 的節點同步；

? 數據記錄多達 800 萬個數據點；

? 室外無線范圍可達1.5公里。

? 內置電池（4 x AA 3.6V LiSOCL2）；

? 外部電源（7.5 – 36 V）；

? 螺栓固定或 DIN 導軌安裝；

? –40 至 +80 °C 工作溫度范圍；

? 靜電放電：4kV。


      三、V-LINK-200 無線應變/模擬傳感器的應用領域

（1）測試與測量（2）事件監控（3）設備狀態監測

? 端到端數據采集系統減少了測試時間和成本。

? 使用 SensorConnect 遠程配置節點網絡并實時收集數據。

? 網絡中的所有節點都使用 Lord 專有的無線網絡協議來傳輸同步且無損的數據。

? 事件驅動采樣允許僅報告圍繞預定義事件的感興趣的數據。

? 用戶可配置的事件前和事件后持續時間允許您查看導致事件發生的數據，以及數據如何恢復到正常條件。

? 電池壽命可持續多年，可實現長期趨勢監控。

? 高通道數和無線功能可減少裝備機器的時間和成本。

? 來自SensorCloud的文本和電子郵件警報 。


      四、V-LINK-200 無線應變/模擬傳感器的技術規格

（1）模擬輸入通道
傳感器輸入通道：4 個差分 4 個單端集成傳感器：1 個溫度傳感器
傳感器激勵：4.096V （最高 150 mA）ADC 分辨率：18 bit
精度：± 0.1 % 全量程典型值噪聲：± 0.02 % 全量程
溫度穩定性：< 0.1 % 全量程溫度范圍傳感器輸入帶寬：直流至 4KHz


（2）差分輸入通道
可調增益：16 至 2048傳感器輸入范圍：+/- 1.22 mV 至 156 mV
抗混疊濾波器：128 Hz 至 4 KHz，2 階巴特沃斯濾波器應變校準：板載分流電阻器，用于推導線性應變校準系數
分流校準：499k 歐姆（+/- 0.1%）


（3）單端輸入通道
傳感器輸入范圍：±2.56Vdc、±5.12Vdc、±10.24Vdc、0-5.12Vdc、 0-10.24 伏直流
抗混疊濾波器：-3dB @ 15KHz輸入阻抗：1M Ohm


（4）集成溫度傳感器
抗混疊濾波器：-3dB，15KHz分辨率：0.10 deg. C


（5）采樣
輸出選項：mV、ADC 計數或校準工程單位采樣模式：連續、周期和事件觸發
采樣率：

連續采樣： 1 樣本/小時至 4 KHz；

周期性突發采樣： 32 Hz 至 8 kHz；

事件觸發 32 Hz 至 8 kHz。

網絡容量

每個網關最多 128 個節點；

LXRS：每個網關 4096 采樣/秒；

LXRS+：每個網關 16k 采樣/秒

數據存儲容量：16MB （5M 個數據點，18 位數據類型） 節點同步：± 50 uSec


（6）操作參數
電池功率：

+6.0 至 +18.9Vdc。

推薦 4x 3.6Vdc、2.4Ah 鋰電池

外部電源：+7.5 至 +36 伏直流
無線范圍：

外部天線：最大 1.5 千米，典型值 800 米。

室內/遮擋物：典型值 100 米

無線電頻率收發器載波：2.405 至 2.480 千兆赫，16 個頻道，免許可證
射頻發射功率：用戶可設置： 0dBm 至 20dBm（可能有地區限制）工作溫度范圍：-40 至 +85°C
靜電放電耐壓：4kV機械沖擊極限值：

250g/1.5mS （帶電池）；

500g/1.5mS （未安裝電池


（7）物理規格
尺寸：129 mm x 117.6 mm x 31 mm（包括天線）重量：

283 克（含電池）、

217 克（不含電池）

接口： 螺絲端子


（8）集成
兼容網關： 所有 WSDA 網關

軟件：SensorCloud、SensorConnect、Windows 7、8 或 10
法規 合規性：FCC（美國）、IC（加拿大）、MIC（日本）、CE (歐盟）、ROHS、IMDA（新加坡）


相關圖紙

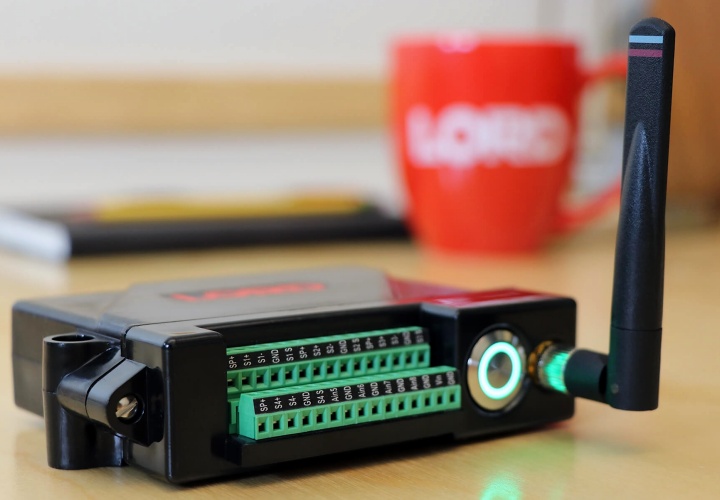

V-LINK-200 8 通道無線應變/模擬傳感器節點V-LINK-200 無線應變/模擬傳感器

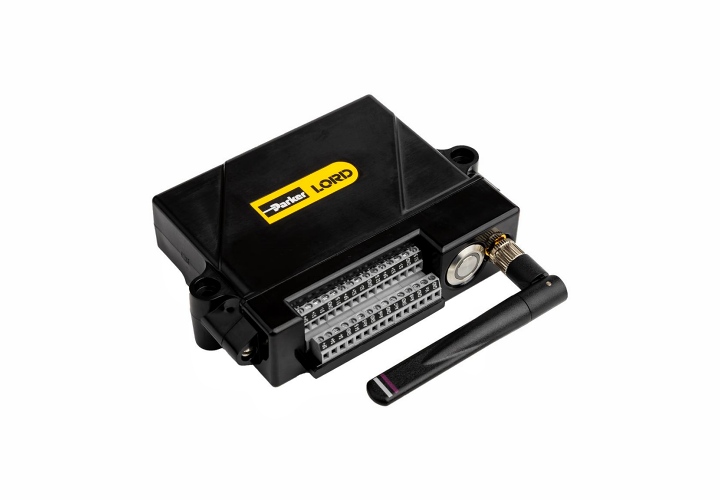

V-LINK-200產品圖

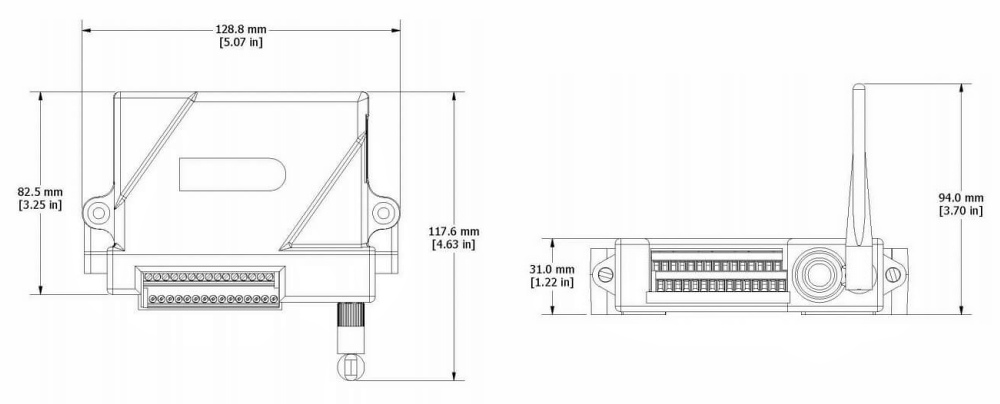

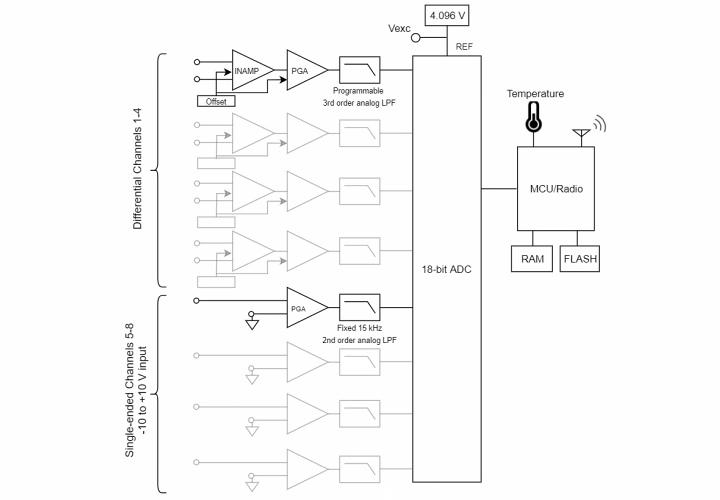

V-LINK-200 傳感器的尺寸圖V-LINK-200 傳感器電路圖
尺寸圖電路圖
