您的位置: 首頁 > 位置/位移傳感器 > 堡盟 OM30-L0350.HV.YUN 激光測距傳感器
堡盟 OM30-L0350.HV.YUN 激光測距傳感器
詳情說明

      一、OM30-L0350.HV.YUN 激光測距傳感器的特點

      堡盟 Baumer OM30-L0350.HV.YUN 高性能激光測距傳感器，貨號： 11232075。

         ? 自動調整曝光時間，以便對變化的材料進行精確測量。

         ? 對環境光有很高的免疫力，無論在什么環境條件下都能進行可靠的測量。

         ? 線型光束形狀，在結構表面獲得特別穩定的測量結果。

         ? 可調節的濾波器，可獲得特別穩定的測量結果。

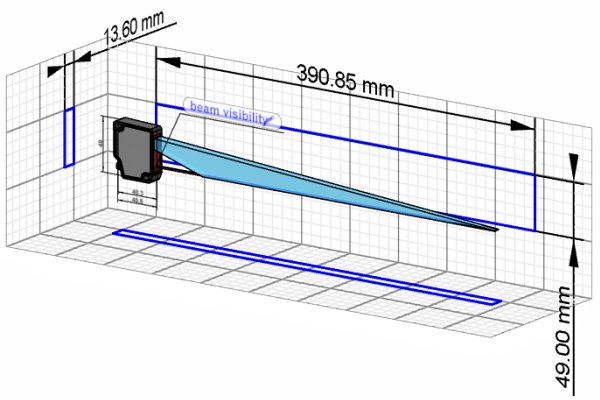

OM30-L0350.HV.YUN 測距傳感器的3D模型圖

      二、OM30-L0350.HV.YUN 激光測距傳感器的技術規格

（1）基本參數
類型：距離測量測量距離 Sd：50 … 350 mm測量范圍 Mr：300 mm調節：自學習：按鈕 / IO-Link
上電指示燈：綠色LED輸出指示燈：黃色LED重復精度：2 … 30 μm

線性誤差：

      ? ± 0,1 % MR ，50…200 mm

      ? ± 0,15 % MR ，50…350 mm

光束類型：線激光溫漂：< 0.05% Sde/K


（2）光源
光源：脈沖紅色激光二極管波長：660 nm激光等級：2最大脈沖功率。：2 mW
脈沖持續時間：0,001 ... 1,2 ms脈沖周期：0,2 ... 3,4 ms


（3）電氣參數
Response delay：0,4 ms測量頻率：5000 Hz電源電壓范圍 +Vs：12 … 28 VDC最大電流消耗（無負載）：50 mA
輸出電路：模擬量和數字量輸出信號：0…10 VDC / 0…5 VDC負載電阻：> 100 kOhm輸出電流：100 mA
短路保護：是反極性保護：是，Vs到GND


（4）通信接口
接口：IO-Link V1.1IO-Link端口類型：A級波特率：230.4 kBaud (COM3)周期時間：≥ 1 ms
過程數據長度：48 位過程數據結構：

      ? 智能傳感器配置 - DMS PDI48.INT32_INT8

      ? 位0 = SSC1 (距離)

      ? 位2 = 質量

      ? 位3 = 報警

      ? 位8-15 = 比例因子

      ? 位16-47 = 32位測量值


（5）機械參數
寬度 / 直徑：13,6 mm高度 / 長度：49 mm深度：40,3 mm類型：矩形，正視型
外殼材質：壓鑄鋅前端光學元件：玻璃連接方式：M8 接頭，4針重量：67 g


（6）環境條件
抗環境光干擾能力：< 100 kLux防護等級：IP 67工作溫度：-10 … +50 °C儲存溫度：-20 … +60 °C

正弦振動：

      ? IEC 60068-2-6:2008

      ? 1 mm p-p (10 - 55 Hz)，單軸5分鐘

      ? 單軸30分鐘 (55 Hz)

半正弦振動：

      ? IEC 60068-2-27:2009

      ? 30 g / 11 ms，單軸單方向6次沖擊。

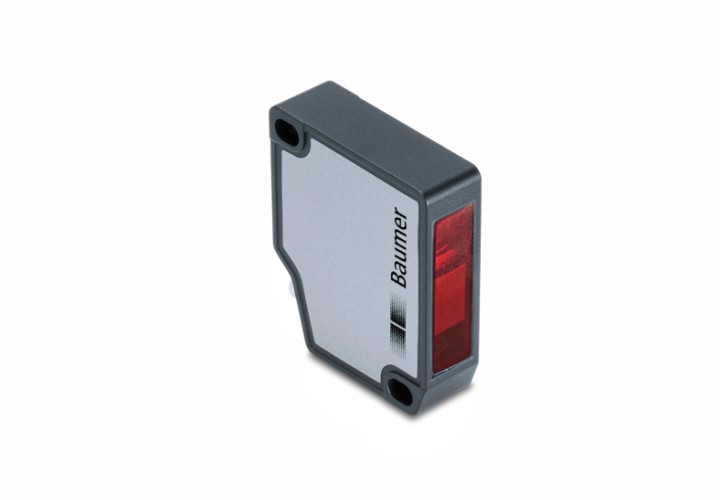

堡盟 Baumer OM30-L0350.HV.YUN 高性能激光測距傳感器

      三、OM30-L0350.HV.YUN 激光測距傳感器的圖紙

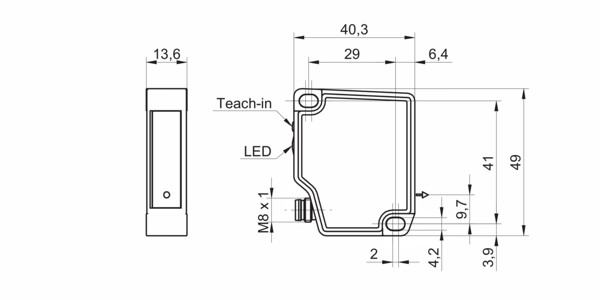

OM30-L0350.HV.YUN 測距傳感器的尺寸圖

尺寸圖

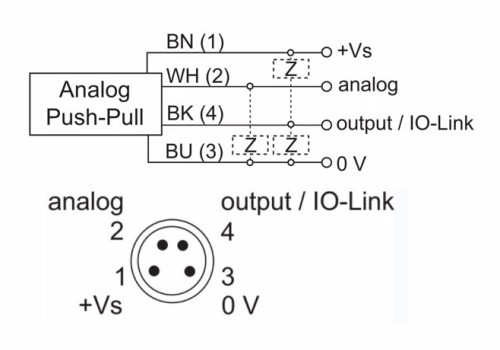

OM30-L0350.HV.YUN 測距傳感器的接線圖及針角定義圖

接線圖及針角定義圖

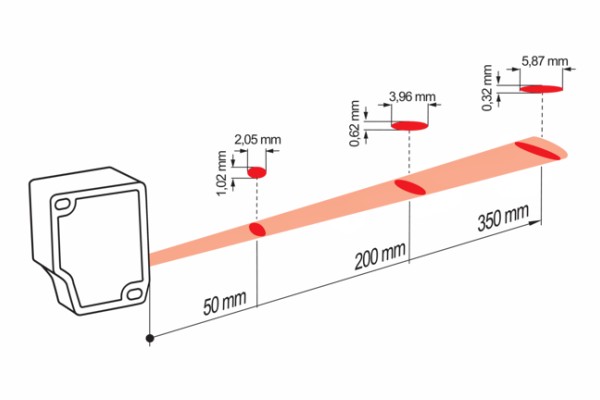

OM30-L0350.HV.YUN 測距傳感器的典型光束特性

典型光束特性
