Baumer U300.D50-DPMO.72N 超聲波測距傳感器
詳情說明

      堡盟 Baumer U300.D50-DPMO.72N 微型超聲波測距傳感器|超聲波距離測量傳感器，采用纖細的矩形設計，貨號： 11219488。


      一、U300.D50-DPMO.72N 超聲波測距傳感器的特點

         ? 精確的測量原理帶來的最佳測量性能。

         ? 通過雙通道向IO-Link通道輸出并行信號。

         ? 靈活的參數化和額外的診斷數據得益于IO-Link。

         ? 同類產品中最短的盲區范圍。

         ? 在緊湊的外殼中實現高性能。

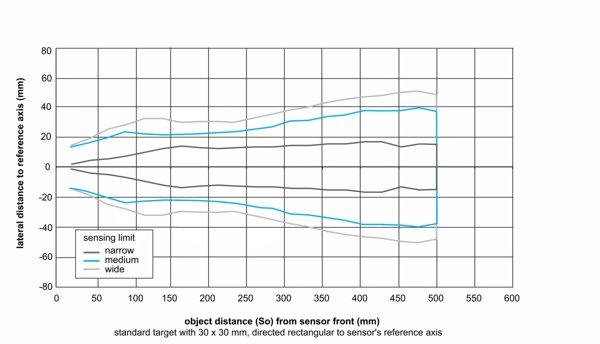

U300.D50-DPMO.72N 傳感器的典型聲錐縱面圖

典型聲錐縱面

      二、U300.D50-DPMO.72N 超聲波測距傳感器的技術規格

（1）基本參數
感應范圍 Sd15 … 500 mm
感應范圍近端限值 Sdc15 … 500 mm
感應范圍遠端限值 Sde15 … 500 mm
版本IO-Link雙重信號通道
典型遲滯4 % Sde
重復精度0,5 mm
分辨率< 0,3 mm
響應時間 ton/toff 標準< 40 ms
響應時間 ton/toff 最小化< 16 ms
溫漂> 50 mm < 2 % of distance to target Sde
電漂移15分鐘后補償
聲波頻率290 kHz
調節qTeach，line-Teach，IO-Link
指示燈黃色LED
上電指示燈綠色LED
測量軸校準< 2°


（2）電氣參數
電源電壓范圍 +Vs12 … 30 VDC
典型電流消耗35 mA
輸出電路電壓輸出
輸出信號0…10 V / 10…0 V
輸出電流100 mA
壓降 Vd<3 VDC
殘余紋波< 10 % Vs
短路保護是
反極性保護是，Vs到GND


（3）通信接口
接口IO-Link V1.1波特率38.4 kBaud (COM 2)
周期時間≥ 8 ms過程數據長度48 位
過程數據結構：

位0 = SSC1 (距離)

位1 = SSC2 (距離)

位2 = 質量

位3 = 報警

位5 = SSC4 (計數器)

位8-15 = 比例因子

位16-47 = 32位測量值

其他數據：

距離

過量增益

啟動次數

運行時間

啟動次數

工作電壓

設備溫度

直方圖

IO-Link端口類型A級參數可調：

開關點

開關遲滯

測量值過濾

時間過濾器

LED狀態指示燈

輸出邏輯

輸出電路

計數器

聲錐寬度

模擬量輸出特性

停用傳感器元件

“找到我”功能

IO-Link是


（4）機械參數
類型矩形
外殼材質塑料（ASA、PMMA）
寬度 / 直徑12,9 mm
高度 / 長度32,2 mm
深度23 mm
連接方式M8 接頭，4針


（5）環境條件
工作溫度-25 … +65 °C
儲存溫度-40 … +75 °C
防護等級IP 67

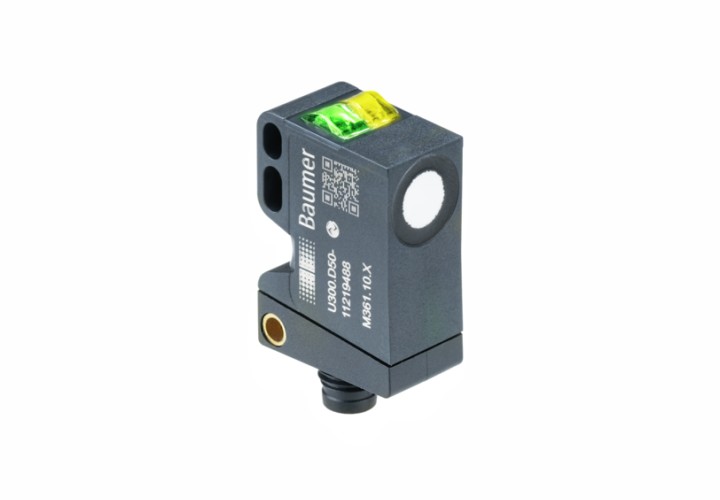

Baumer U300.D50-DPMO.72N 超聲波測距傳感器

      三、U300.D50-DPMO.72N 超聲波測距傳感器的相關圖紙

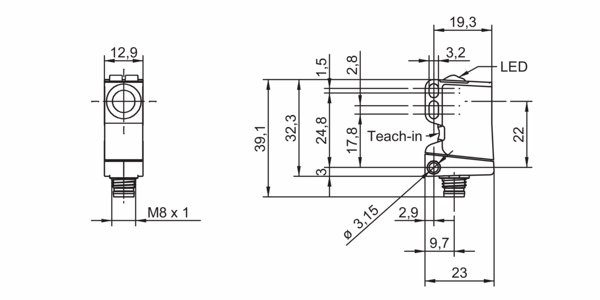

U300.D50-DPMO.72N 傳感器的尺寸圖

尺寸圖

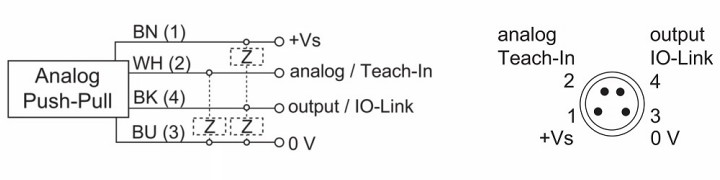

U300.D50-DPMO.72N 傳感器的接線圖及針角定義圖

接線圖及針角定義
