您的位置: 首頁 > 位置/位移傳感器 > Baumer O200.SP-GW1J.72NV 智能反射式光電傳感器
Baumer O200.SP-GW1J.72NV 智能反射式光電傳感器
詳情說明

      堡盟 Baumer O200.SP-GW1J.72NV 是一款微型的SmartReflect智能反射式光電傳感器，貨號： 11210276。應用于目標物檢測。


      一、O200.SP-GW1J.72NV 智能反射式光電傳感器的特點

         ? 類型：光柵；

         ? 背景位置：25 … 180 mm；

         ? 光源：脈沖PinPoint LED；

         ? 輸出電路：推挽式；

         ? 感應距離調節：自學習和IO-Link；

         ? 機械安裝：光滑套筒 (不銹鋼)；

         ? 連接方式：M8引線接頭，4針，L=200 mm；

         ? 工作溫度：-25 … 50 °C；

         ? 防護等級：IP67。

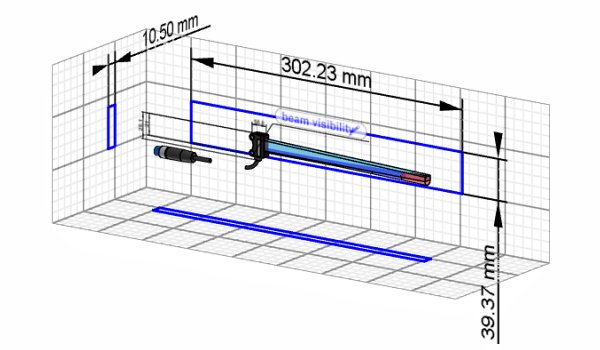

O200.SP-GW1J.72NV 傳感器的3D模型圖

3D模型圖

      二、O200.SP-GW1J.72NV 智能反射式光電傳感器的技術規格

（1）基本參數
類型光柵
版本標準物體檢測
背景位置 Sde25 … 180 mm
感應范圍 Sa90%…85% Sde
可識別的最小物體類型2,5 mm
上電指示燈綠色LED
調節/鏡頭受污指示燈閃爍的輸出指示燈
輸出指示燈黃色LED
感應距離調節自學習和IO-Link
交互影響抑制是
光軸校準< 1.5°


（2）光源
光源脈沖PinPoint LED
波長644 nm


（3）電氣參數
響應時間 / 釋放時間< 0,25 ms (高速模式)
電源電壓范圍 +Vs10 … 30 VDC
最大電流消耗（無負載）40 mA (@ 10 VDC)
典型電流消耗16 mA (@ 24 VDC)
壓降 Vd<2 VDC
輸出功能亮通/暗通
輸出電路推挽式
輸出電流50 mA
短路保護是
反極性保護是


（4）通信接口
接口IO-Link V1.1
IO-Link端口類型A級
波特率230.4 kBaud (COM3)
周期時間≥ 0,6 ms
過程數據長度32 位
過程數據結構：

位0 = SSC1 (有無)

位2 = 質量

位3 = 報警

位5 = SSC4 (計數器)

位16-31 = 16位測量值

參數可調：

開關點

時間過濾器

LED狀態指示燈

輸出邏輯

計數器

工作模式

停用傳感器元件

“找到我”功能

自學習模式

其他數據：

過量增益

啟動次數

設備溫度


（5）機械參數
寬度 / 直徑8 mm
高度 / 長度25,1 mm
深度15,8 mm
類型矩形
機械安裝光滑套筒 (不銹鋼)
外殼材質塑料（ASA、PMMA）
前端光學元件PMMA
連接方式M8 引線接頭，4針，L=200 mm
電纜特性PVC / PVC 4 x 0,08 mm2
防護等級IP 67
工作溫度-25 … +50 °C

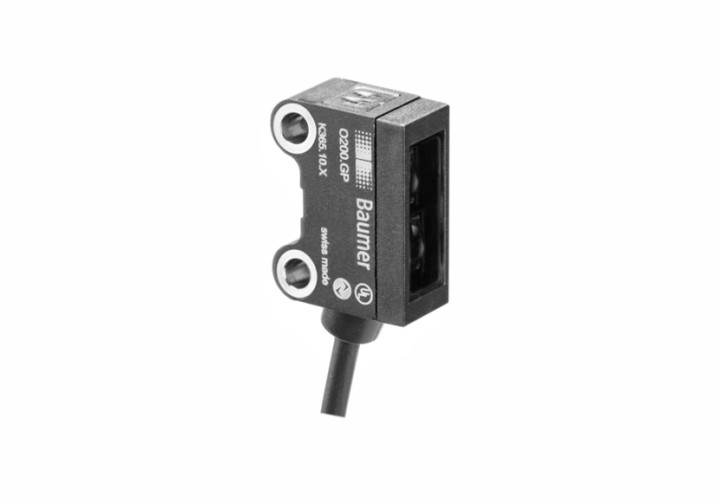

Baumer O200.SP-GW1J.72NV 智能反射式光電傳感器

      三、O200.SP-GW1J.72NV 智能反射式光電傳感器的相關圖紙

圖紙
尺寸圖典型光束特性

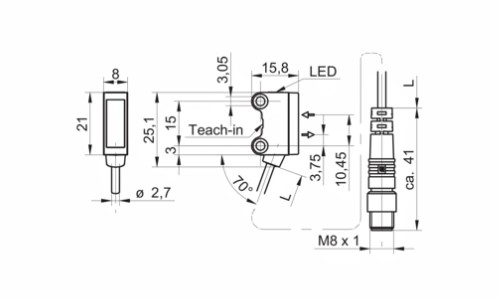

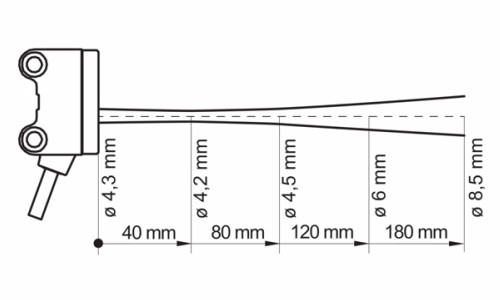

O200.SP-GW1J.72NV 傳感器的尺寸圖O200.SP-GW1J.72NV 傳感器的典型光束特性
接線圖針角定義

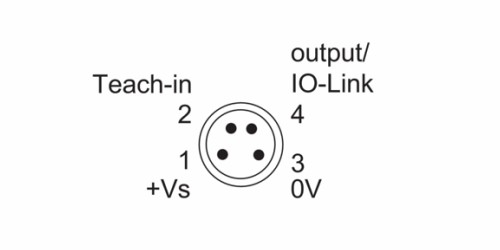

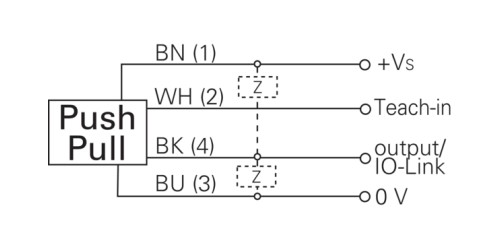

O200.SP-GW1J.72NV 傳感器的接線圖O200.SP-GW1J.72NV 傳感器的針角定義圖
