Baumer OM30-P0100.HV.YIN 標準性能激光測距傳感器
詳情說明

      堡盟 Baumer OM30-P0100.HV.YIN 是一款標準性能激光測距傳感器/距離傳感器，貨號：11233966。


      一、OM30-P0100.HV.YIN 標準性能激光測距傳感器的特點

         ? 自動調整曝光時間，以便對變化的材料進行精確測量；

         ? 對環境光有很高的免疫力，無論在什么環境條件下都能進行可靠的測量；

         ? 精確測量的點光束形狀；

         ? 可調節的濾波器，可獲得特別穩定的測量結果。


      二、OM30-P0100.HV.YIN 激光測距傳感器的技術規格

（1）基本參數
類型：距離測量測量距離 Sd：50 … 100 mm
測量范圍 Mr：50 mm調節：自學習：按鈕 / IO-Link
上電指示燈：綠色LED輸出指示燈：黃色LED
重復精度：1 … 3 μm線性誤差：± 0,08 % MR
光束類型：點激光溫漂：< 0.02% Sde/K


（2）光源
光源：脈沖紅色激光二極管波長：660 nm
激光等級：2最大脈沖功率：1,2 mW
脈沖持續時間：0,001 ... 1,7 ms脈沖周期：0,2 ... 3,4 ms


（3）電氣參數
Response delay：0,4 ms測量頻率：5000 Hz
電源電壓范圍 +Vs：12 … 28 VDC最大電流消耗（無負載）：50 mA
輸出電路：模擬量和數字量輸出信號：4…20 mA / 2…10 mA
負載電阻：< (+Vs - 9 V) / 0.02 A輸出電流：100 mA
短路保護：是反極性保護：是，Vs到GND


（4）通信接口
接口：IO-Link V1.1過程數據結構：智能傳感器配置 - DMS PDI48.INT32_INT8
IO-Link端口類型：A級位0 = SSC1 (距離)
波特率：230.4 kBaud (COM3)位2 = 質量
周期時間：≥ 1 ms位3 = 報警
過程數據長度：

48 位

位8-15 = 比例因子


位16-47 = 32位測量值


（5）機械參數
寬度 / 直徑：13,6 mm高度 / 長度：49 mm
深度：40,3 mm類型：矩形，正視型
外殼材質：壓鑄鋅前端光學元件：玻璃
連接方式：M8 接頭，4針重量：67 g


（6）環境條件
抗環境光干擾能力：< 100 kLux防護等級：IP 67
工作溫度：-10 … +50 °C儲存溫度：-20 … +60 °C
正弦振動：IEC 60068-2-6:2008半正弦振動：IEC 60068-2-27:2009
1 mm p-p (10 - 55 Hz)，單軸5分鐘30 g / 11 ms，單軸單方向6次沖擊
單軸30分鐘 (55 Hz)


      三、OM30-P0100.HV.YIN 測距傳感器的相關圖紙

產品圖紙

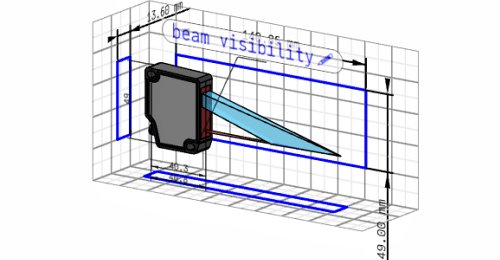

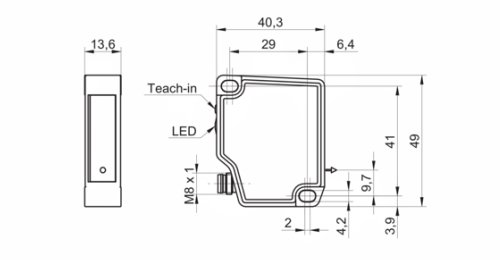

OM30-P0100.HV.YIN 3D模型OM30-P0100.HV.YIN 尺寸圖
3D模型尺寸圖

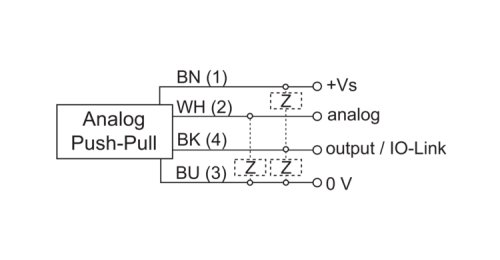

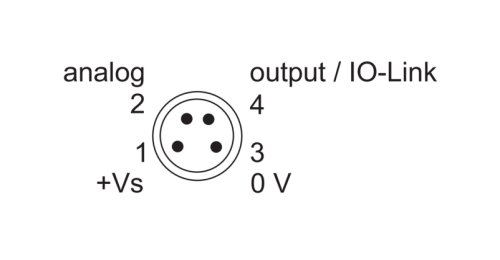

OM30-P0100.HV.YIN 電氣接線圖OM30-P0100.HV.YIN 針角定義圖
電氣接線圖針角定義圖

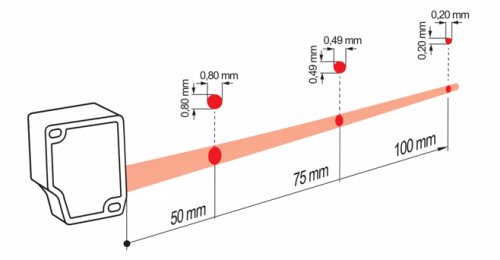

OM30-P0100.HV.YIN 典型光束特性圖OM30-P0100.HV.YIN 激光警告圖
典型光束特性圖激光警告圖


      四、更多與 OM30-P0100.HV.YIN 測距傳感器類似的產品

      以下為感應距離 50 … 550 mm 的微型激光測距傳感器：

         ? OM30-L0100.HV.TXN

         ? OM30-L0100.HV.YIN

         ? OM30-L0100.HV.YUN

         ? OM30-L0350.HV.TXN

         ? OM30-L0350.HV.YIN

         ? OM30-L0350.HV.YUN

         ? OM30-L0550.HV.TXN

         ? OM30-L0550.HV.YIN

         ? OM30-L0550.HV.YUN

         ? OM30-P0100.HV.TXN

         ? OM30-P0100.HV.YIN

         ? OM30-P0100.HV.YUN

         ? OM30-P0350.HV.TXN

         ? OM30-P0350.HV.YIN

         ? OM30-P0350.HV.YUN

         ? OM30-P0550.HV.TXN

         ? OM30-P0550.HV.YIN

         ? OM30-P0550.HV.YUN
