您的位置: 首頁 > 無線傳感器及數據采集 > HBK TC-LINK-200-OEM 1通道嵌入式無線溫度傳感器
HBK TC-LINK-200-OEM 1通道嵌入式無線溫度傳感器
詳情說明

      美國 Lord（現 HBK）MicroStrain TC-LINK-200-OEM 1通道嵌入式無線溫度傳感器節點，是一款單通道無線節點，用于精確測量溫度、mV 或電阻。與熱電偶、RTD 或熱敏電阻一起使用時無需校準。該節點將根據傳感器類型應用適當?shù)木€性化算法和板載 CJC。


      TC-Link-200-OEM 的小外形尺寸、寬輸入范圍和多種天線選項使該產品能夠輕松集成到許多應用中。


      一、TC-LINK-200-OEM 無線溫度傳感器的產品亮點

         ?1  個輸入通道支持熱電偶、電阻溫度計和熱敏電阻。

         ?板載線性化算法支持各種溫度傳感器。

         ?外形小、功耗低且無線。

         ?電源電壓范圍為3.3 至30 V。

         ?連續、周期性突發和事件觸發采樣。

         ?LXRS 和 LXRS+ 協議允許無損數據。

         ?±50μs 的采集、可擴展網絡和節點同步。


      二、TC-LINK-200-OEM 無線溫度傳感器的特點和優點

（1）?性能（2）傳感器輸入（3）操作（4）封裝

? ?達 128Hz 采樣率；

? ?分辨率24位數據；

? 數字濾波可抑制 50 和 60Hz 頻率?達 120db噪音；

? 數據記錄多達800萬個數據點；

? 占空比傳感器激勵用于低功耗運行，非常適合電池供電的應用；

? 無線范圍可達 1km  (400 m)。

? 1 個輸入通道支持熱電偶、電阻溫度計 (RTD) 和熱敏電阻；

? 使用 NIST 九階多項式計算板載溫度；

? 板載冷端補償；

? 數字濾波可抑制高達 120 dB 的 50 和 60 Hz 噪聲；

? 高精度、低噪音；

? 開路（燒毀）檢測；

? 差分電壓范圍為 +/- 19.5mV 至 +/- 1.25 V；

? 兼容的熱電偶類型：

         ?J、K、N、R、S、T、E、B；

? 兼容的 RTD：

         ?PT-10、PT-50、PT-100、PT-200、PT-500、PT1000；

? 兼容的熱敏電阻：

         ?44004、44033、44005、44030、44006、44031、44007、44034、44008、44032、YSI-400。

? 報告?zhèn)鞲衅鳒囟取㈦妷夯螂娮瑁?/p>

? 高達 128 Hz 采樣率；

? 連續、周期性突發或事件觸發操作；

? LXRS 協議允許無損數據收集、可擴展的網絡規模和 ±50 μs 的節點同步；

? 數據記錄多達 800 萬個數據點；

? 無線范圍可達 1 公里；

? 用于低功耗運行的占空比傳感器激勵，非常適合電池供電的應用。

? 電源電壓 3.3 至 30 V；

? –40 至 +105 °C 工作溫度范圍；

? Humiseal 1B31 保形涂層；

? 4 個安裝孔，尺寸適合 2-56 UNC；

? 可選鋁制底座；

? 天線選項包括板載或 U.FL 連接器。


      三、TC-LINK-200-OEM 無線溫度傳感器的應用領域

（1）設備狀態監測（2）測試與測量（3）影響和事件監測

? 小外形尺寸和寬輸入范圍使無線傳感可以輕松嵌入到許多應用中。

? 低功耗要求可以在電池供電下進行長期監控。

? 來自SensorCloud的文本和電子郵件警報 。

? 端到端數據采集系統減少了測試時間和成本。

? 使用 SensorConnect 遠程配置節點網絡并實時收集數據。

? 使用開源 MicroStrain 通信庫 ( MSCL ) 輕松編寫您自己的定制軟件。

? 事件驅動采樣允許僅報告圍繞預定義事件的感興趣的數據。

? 用戶可配置的事件前和事件后持續時間允許您查看導致事件發生的數據，以及數據如何恢復到正常條件。


      四、TC-LINK-200-OEM 無線溫度傳感器的技術規格

（1）常規參數
傳感器輸入通道：熱電偶、熱電阻或熱敏電阻輸入，1 個通道集成傳感器：溫度 CJC，1 個通道
數字濾波器：可調式低通濾波器，3 分貝頻率低至 2.3 Hz 低至 2.3 Hz，50/60 Hz 濾波抑制高達 120 db


（2）熱電偶輸入
測量范圍：-210°C 至 1820°C（取決于熱電偶類型）精度：

±0.5°C（20 至 70°C 節點溫度）；

±1°C（-40 至 85°C 節點溫度）

分辨率：0.1°C兼容類型：J、K、N、R、S、T、E 和 B


（3）RTD 輸入
測量范圍：-200°C 至 850°C精度：±0.5°C（取決于熱電阻精度）
分辨率：0.01°C兼容類型：pt-10、pt-50、pt-100、pt-200、pt-500、pt-1000


（4）熱敏電阻輸入
測量范圍：-40°C 至 150°C（取決于熱敏電阻類型）精度：±3°C（取決于熱敏電阻精度）
分辨率:0.02°C

兼容類型:44004, 44033, 44005, 44030, 44006, 44031, 44007、44034、44008、44032、ysi-400


（5）集成溫度冷結補償 (CJC) 通道
補償范圍：

-40°C 至 105°C

(對于 B 型熱電偶，0°C 至 105°C）。

精度：±0.13°C（20°C 至 70°C），±0.25°C（-40°C 至 105°C）
分辨率：0.02°C


（6）采樣
采樣模式： 連續和事件觸發輸出選項：溫度、mV、電阻或自定義
采樣率：最高 128 Hz采樣率穩定性 ：±5 ppm
網絡容量：每個射頻通道最多 128 個節點（帶寬計算器：) 節點同步：±50 微秒
數據存儲容量：16 M 字節（多達 8,000,000 個數據點）


（7）運行參數
無線通信范圍：

室外/視距：2 千米（理想），800 米（典型）

機載天線：1 千米（理想），400 米（典型值）

室內/障礙物： 50 米（典型值）

射頻 (RF) 收發器載波：免許可 2.405 至 2.480 千兆赫（16 個頻道）
射頻發射功率： 用戶設置 0 dBm 至 20 dBm。區域限制功率輸入范圍：3.3 伏直流至 30 伏直流
脈沖電流*
Tx PowerVIN = 3.6 VVIN = 5.0 V VIN = 12 V
+20 dBm135 mA100 mA 45 mA
+16 dBm or less100 mA70 mA 32 mA

工作溫度：-40°C 至 +105°C角加速度極限：持續 500 g、

間歇 1000 g

靜電放電：4 kV


（8）物理規格
尺寸：41.3 mm x 29.0 mm x 5.9 mm接口：焊接或螺絲固定端子可選
重量：7 克


（9）集成
兼容網關：所有 WSDA 網關

軟件： 兼容 SensorCloud、SensorConnect、Windows 7、8 和 10
法規合規性：FCC（美國）、IC（加拿大）、CE、RoHS（歐盟）、 MIC（日本）
* 電源必須提供短時脈沖電流，具體由發射功率設置和電源電壓決定。電源必須提供短時脈沖電流，具體取決于發射功率設置和電源電壓。


相關圖紙
TC-LINK-200-OEM 無線溫度傳感器HBK TC-LINK-200-OEM 1通道嵌入式無線溫度傳感器

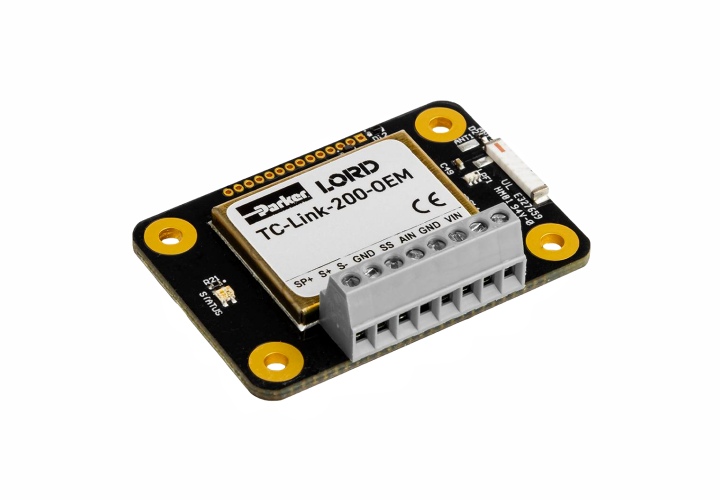

產品圖TC-LINK-200-OEM 傳感器

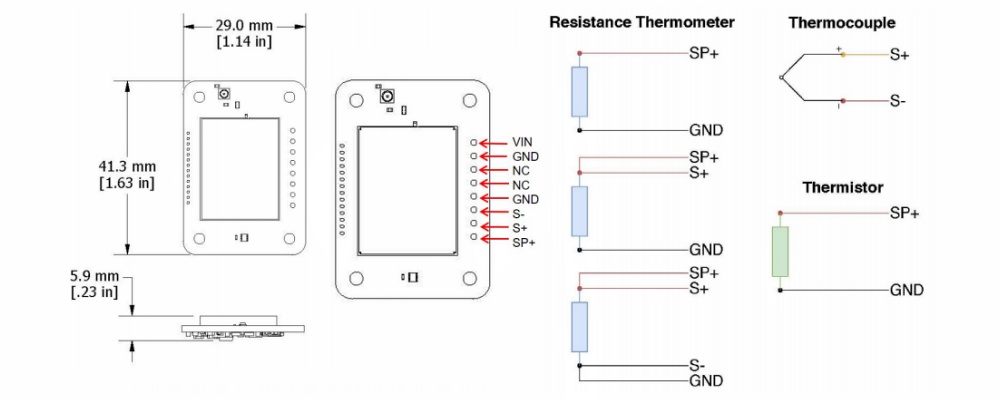

TC-LINK-200-OEM 傳感器的尺寸圖及電路圖
尺寸圖及電路圖
